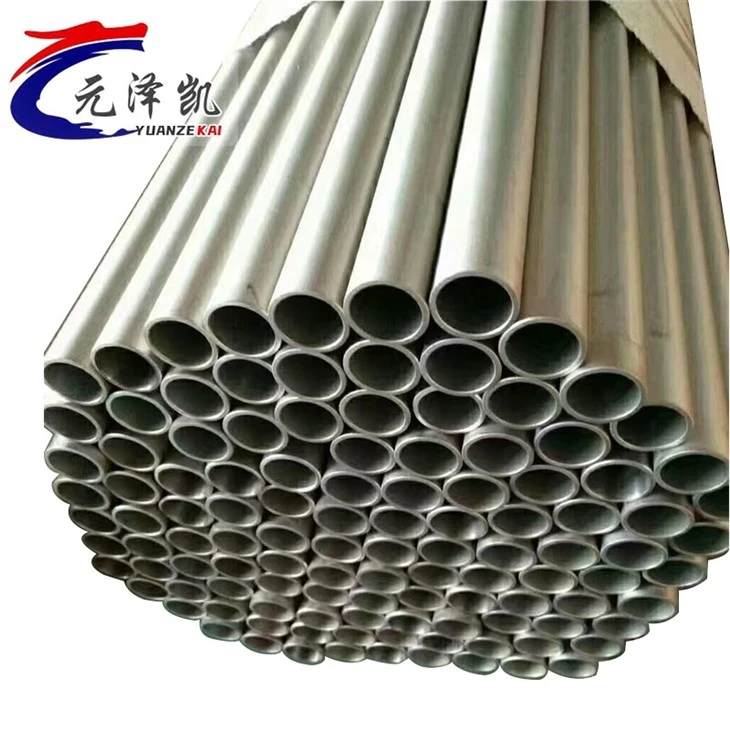

ASTM B338 GR2 TITANIUM TUBE

Titanová trubice ASTM B338 GR2 odkazuje na titanové trubice, které odpovídají standardu ASTM B338 a jsou vyrobeny z komerčně čistého titanu (GR2). ASTM B338 je standardní specifikace trubic výměníku tepla titanového tepla, definující chemické složení, požadavky na mechanický výkon, rozsah tolerance, metody testování kvality a kritéria vzorkování.

Titanium stupně 2 nabízí rovnováhu síly a tažnosti, s pevností v tahu přibližně 50, 000 psi a prodloužením 20%, což je ve srovnání s jinými titanovými známkami proveditelnější.

Odolnost proti korozi

Odolnost proti korozi ASTM B338 GR2 Titaniová trubice pramení z tvorby pasivního oxidového vrstvy (TiO₂) na jeho povrchu, která ji chrání před korozivním prostředím. Titan vykazuje zanedbatelné míry koroze (menší než 0. 1 mm/rok) i v podmínkách bohatých na mořskou vodu a chloridy, zatímco nerezové oceli korodují výrazně rychlejší. Oxidová vrstva se rychle reformuje, pokud je poškozena, což zajišťuje dlouhodobou trvanlivost. Například trubice titanu používaných v odsolovacích rostlinách mohou fungovat po celá desetiletí s minimální údržbou, což drasticky snižuje provozní náklady a prostoje.

Poměr vysoké pevnosti k hmotnosti

Titanium GR2 nabízí pevnost v tahu 344 MPa (50, 000 psi) s hustotou pouze 4,51 g/cm³, což vede k vynikajícímu poměru pevnosti k hmotnosti ve srovnání s materiály, jako je nerezová ocel, která má hustotu 7,8 g/cm³ a ​​podobnou sílu. Tato výhoda umožňuje titanovým komponentám snížit strukturální hmotnost až o 40% při zachování nebo dokonce zvyšování pevnosti. Například v leteckém průmyslu pomáhá titanové hydraulické hadičky snižovat celkovou hmotnost letadel a zlepšovat palivovou účinnost o 15-20%, což vede k nižším emisím a provozním nákladům v průběhu času.

Formovatelnost

GR2 Titanium má míru prodloužení přibližně 20%, což umožňuje, aby byl nakreslen, svařován a zabalil do složitých geometrií bez praskání. Jeho schopnost být stočený, ohnutý nebo natažený do tenkostěnných trubek je ideální pro konstrukce výměníku tepla, kde je pro efektivní přenos tepla nezbytná maximalizace povrchové plochy. Například titan GR2 se běžně používá ve výměníků tepla skořepiny a trubice, což umožňuje komplexní stočené konstrukce, které zvyšují účinnost přenosu tepla o 30% ve srovnání s přímými trubicemi.

Nízká tepelná rozšiřování

Koeficient tepelné roztažnosti pro titan je 8,6 × 10⁻⁶/ stupeň, což je výrazně nižší než u hliníku (23,1 × 10⁻⁶/ stupeň) nebo nerezové oceli (16 x 10⁻⁶/ stupeň). Tato vlastnost minimalizuje expanzi a kontrakci v důsledku změn teploty, což zajišťuje rozměrovou stabilitu v aplikacích s vysokou teplotou, jako jsou letecké komponenty a výměníky tepla. Například trubice titanu používaných v letadlových motorech zůstávají stabilní při kolísách teploty v rozmezí od -50 stupně po více než 400 stupňů, což zajišťuje, že výkon komponenty motoru není ohrožen tepelným napětím.

Použití trubic titanu

Titanové potrubí ASTM B 338 lze použít v chemických zařízeních, námořním inženýrství, potrubích olenech atd.



Titaniová potrubí

Trubky z titanu lze použít k výrobě jednoduchých zařízení pro výměnu tepla, jako jsou titanové cívky, hadovité trubice, zkumavky ve tvaru písmene U atd.



Výměník tepla

Titanové potrubí ASTM B 338 lze použít k výrobě různých chemických zařízení, jako jsou výměníky tepla, kondenzační věže atd.



Odsolování mořské vody

Titanové trubice se široce používají v odsolovacím zařízeních z mořské vody.







Ropné potrubí

Titanové potrubí lze také použít jako transportní potrubí pro ropné a chemické rostliny.
